化工泵電機振動原因及故障檢修

作者：化工泵來源：化工泵電機發布時間：2021-01-21

一、如何查找振動原因
1、如果對表面現象處理后，電機振動未解決，則繼續斷開電源，解開聯軸器，使電機與之相連的負載機械分離，單轉電機。
如果電機本身不振動，則說明振源是聯軸器沒找正或負載機械引起的，如果電機振動，則說明電機本身有問題；另外還可以采取斷電法來區分是電氣原因，還是機械原因，當停電瞬間，電動機馬上不振動或振動減輕，則說明是電氣原因，否則是機械故障。
2、電動機未停機之前，用測振表檢查各部振動情況，對于振動較大的部位按垂直水平軸向三個方向詳細測試振動數值，如果是地腳螺絲松動或軸承端蓋螺絲松動，則可直接緊固，緊固后再測其振動大小，觀察是否有消除或減輕；其次要檢查電源三相電壓是否平衡，三相熔絲是否有燒斷現象，電動機的單相運行不僅可以引起振動，還會使電機的溫度迅速上升，觀察電流表指針是否來回擺動，轉子斷條時就出現電流擺動現象；后檢查電機三相電流是否平衡，發現問題及時與運行人員聯系停止電機運行，以免將電機燒損。

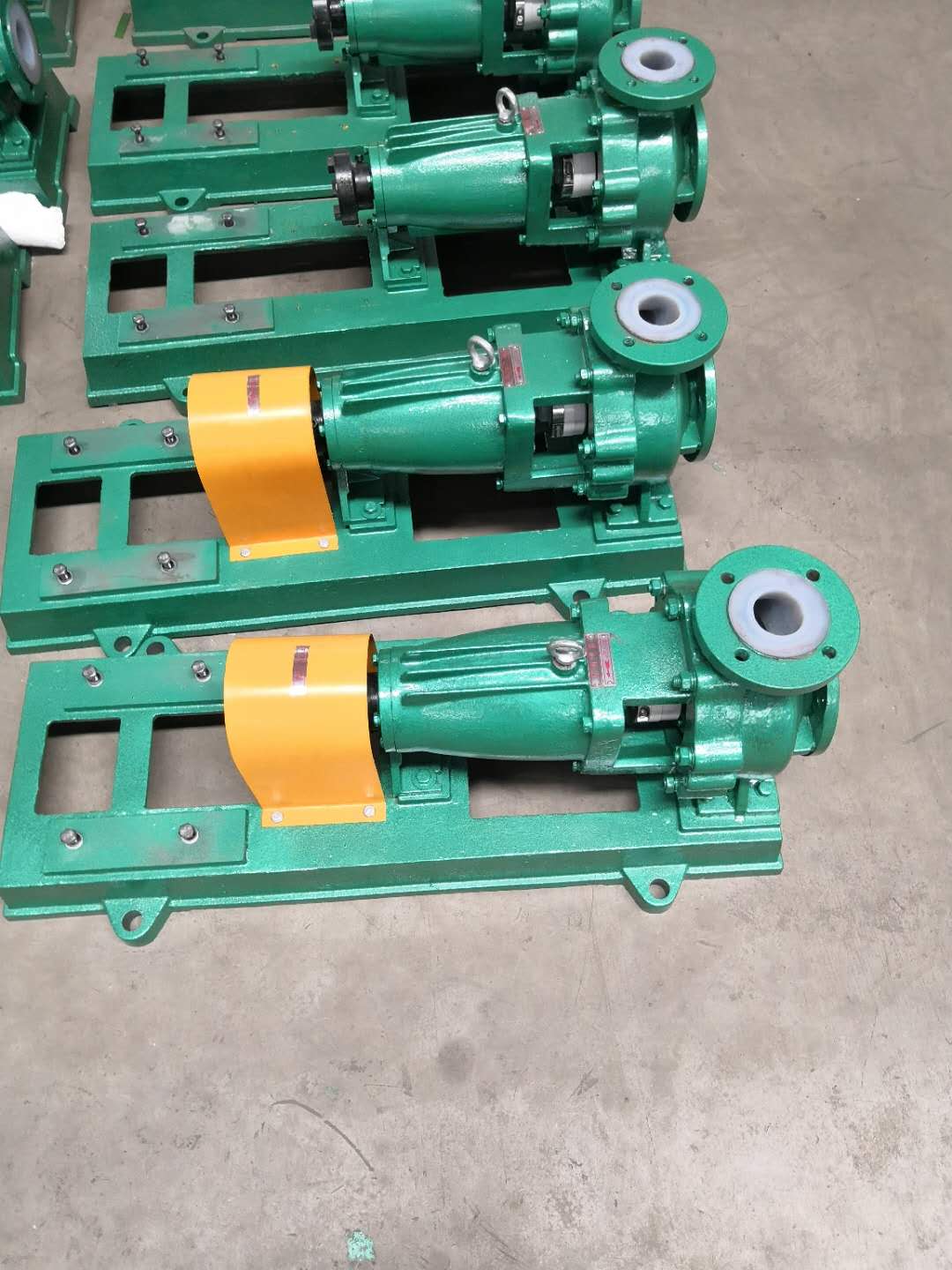

化工泵

二、針對故障原因進行檢修
1、機械原因的檢修：
檢查氣隙是否均勻，如果測量值超標，重新調整氣隙。檢查軸承，測量軸承間隙，如不合格更換新軸承，檢查鐵心變形和松動情況，松動的鐵心可用環氧樹脂膠粘接灌實，檢查轉軸，對彎曲的轉軸進行補焊重新加工或直接直軸，然后對轉子做平衡試驗
2、電氣原因的檢修：
先是測定定子三相直流電阻是否平衡，如不平衡，則說明定子連線焊接部位有開焊現象，斷開繞組分相進行查找，另外繞組是否存在匝間短路現象，如故障明顯可以從絕緣表面看到燒焦痕跡，或用儀器測量定子繞組，確認匝間短路后，將電機繞組重新下線。
典型案例：水泵電機，運行中電機不僅振動大軸承溫度也偏高小修試驗發現電機直流電阻不合格，電機定子繞組有開焊現象，用排除法將故障找到消除后，電機運行一切正常。
3、負載機械部分的檢修：
如果電機本身也沒有問題，那么引起故障的原因是連接部分造成的，這時要檢查電機的基礎水平面，傾斜度、強度，中心找正是否正確，聯軸器是否損壞，電機軸伸繞度是否符合要求等。
三、處理電機振動的步驟
1、把電機和負載脫開，空試電機，檢測振動值。
2、如四個底腳只有一個或對角兩個振動超標，松開地腳螺栓，振動就會合格，說明該底腳下墊得不實,地腳螺栓緊固后引起機座變形產生振動,把底腳墊實，重新找正對中，擰緊地腳螺栓。
3、檢查電機底腳振動值，依據國標GB10068-2006，底腳板處的振動值不得大于軸承相應位置的25%，如超過此數值說明電機基礎不是剛性基礎。
4、滑動軸承的電機振動和軸瓦的裝配質量有關，應檢查軸瓦是否有高點，軸瓦的進油是否夠、軸瓦緊力、軸瓦間隙、磁力中心線是否合適。
5、一般情況下，電機振動的原因，可以從三個方向的振動值大小做簡單的判斷，水平振動大，轉子不平衡；垂直振動大，安裝基礎不平不好；軸向振動大，軸承裝配質量差。這只是簡單判斷，要根據現場情況，結合以上所述的因素綜合考慮，查找振動的真實原因。
6、Y系列箱式電機的振動應特別注意軸向振動，如軸向振動大于徑向振動，對電機軸承的危害極大，會引起抱軸事故。要注意觀察軸承溫度，如定位軸承比非定位軸承升溫速度快，應立即停機。這是因為機座的軸向剛度不夠引起的軸向振動，應加固機座。
7、轉子經動平衡后，轉子的殘余不平衡量已經固化在轉子上，不會改變，電機本身的振動也不會隨著地點、工況的變化而變化，在用戶現場是能處理好振動問題的。
8、把基礎上四個地腳螺栓全緊固，電機的振動值仍然超標，這時檢查軸伸上裝的聯軸器是否和軸肩靠平了，如不平，軸伸上多余的鍵產生的激振力會引起電機水平振動超標。這種情況振動值超得不會太多，往往和主機對接后振動值能下降，應說服用戶使用，二極電機在出廠試驗時根據GB10068--2006在軸伸鍵槽內裝在半鍵。多余的鍵就不會額外增加激振力。如需處理，只需把多余的鍵截去多出長度的一般即可。
9、如電機空試振動不超標，帶上負載振動超標，有兩種原因：一種是找正偏差較大；另一種是主機的旋轉部件（轉子）的殘余不平衡量和電機轉子的殘余不平衡量所處相位重疊，對接后整個軸系在同一位置的殘余不平衡量大，所產生的激振動力大引起振動。這時，可以把聯軸器脫開，把兩個聯軸器中的任一個旋轉180℃，再對接試機，振動會下降。
10、振動振速（烈度）不超標，振動加速度超標，只能更換軸承。
11、二極大功率電機的轉子由于剛性差，長時間不用轉子會變形，再轉時可能會振動，這是電機保管不善的原因，正常情況下，二極電機儲存期間。每隔15天要對電機盤車，每次盤車至少轉動8圈以上。
一般情況下，檢修電機不需要對電機再做動平衡校驗，除了極特別的情況，如柔性基礎、轉子變形等，須做現場動平衡或返廠處理。
