壓力表等級中為何采用1.6級而不用1.5級？

作者：泵來源：壓力表發布時間：2021-05-10

壓力表的準確度等級采用了R5數系。過去壓力表級別的1.5不屬于R5數系的數，因此必須廢除，而采用與1.5接近的1.6代替。所以現在再也不允許把壓力表定級為1.5級。
一、為什么壓力表精度等級用1.6級？
一般壓力表的準確度等級中為何要采用1.6級而不用1.5級？　
就要了解一下標準化技術中的優先數系基本知識。對于數系，國家標準GB/T321規定了“優先數系”，采用公比為10的1/n次冪，分別有10的1/5、1/10、1/20、1/40、1/80次方，代號分別是R5、R10、R20、R40、R80。壓力表的準確度等級就是采用了R5數系。
R5數系的公比為：10的1/5次方＝1.60。數系中的數包括：1.0、1.6、2.5、4.0、6.3、10。過去壓力表級別的1.5不屬于R5數系的數，因此必須廢除，而采用與1.5接近的1.6代替。所以現在再也不允許把壓力表定級為1.5級。
相鄰的兩個數之比等于R5數系的公比1.6。例如：10/6.3=1.6，6.3/4=1.6，4/2.5=1.6，2.5/1.6=1.6，1.6/1＝1.6，還可以繼續往下：1/0.63=1.6，0.63/0.4＝1.6，0.4/0.25=1.6，0.25/0.16=1.6，0.25/0.16=1.6，……。
當然，如果你進行反算，圓整后也可以推導出某個準確度等級兩側的等級。例如2.5級，比它高一級的是2.5÷1.6=1.6級，比它低一級的是2.5×1.6＝4級。有關數系方面的詳細知識可閱讀國標準。
同時在規范GB/T1226-2010 GB/T 1226-2010 一般壓力表中也描述了壓力表精度等級的相應規定：
如果你在相應的書籍中未看到此類表述，一切以新國標為準！

二、壓力表精度等級1.6與1.5區別？
壓力表精度等級是指壓力表允許誤差占滿量程的百分比．
比如一只壓力表滿量程為100Mpa，精度等級為1.6，那它的允許誤差為100Mpa×1.6%=±1.6Mpa。如果精度等級按1.5，那它的允許誤差為100Mpa×1.5%=±1.5Mpa。
在正常的使用條件下，儀表測量結果的準確程度叫儀表的準確度。引用誤差越小，儀表的準確度越高，而引用誤差與儀表的量程范圍有關，所以在使用同一準確度的儀表時，往往采取壓縮量程范圍，以減小測量誤差。在工業測量中，為了便于表示儀表的質量，通常用準確度等級來表示儀表的準確程度。準確度等級就是大引用誤差去掉正，負號及百分號。準確度等級是衡量儀表質量優劣的重要指標之一。
在工業測量中，為了便于表示儀表的質量，通常用準確度等級來表示儀表的準確程度.準確度等級就是大引用誤差去掉正，負號及百分號。準確度等級是衡量儀表質量優劣的重要指標之一。
儀表精度=（絕對誤差的大值/儀表量程）*100%
以上計算式取絕對值去掉%就是我們看到的精度等級了。
三、壓力表精度等級含義
壓力表的精度等級，是以允許誤差占壓力表量程的百分率來表示的，一般分為0.5、1、1.6、2、2.5、3、4七個等級（鍋爐上不用3級和4級），數值越小，其精度越高。例如，表盤量程0～2.5MPa精度2.5級的壓力表，它的指針所示壓力值與被測介質的實際壓力值之間的允許誤差，不得超過上2.5MPa×2.5％=±0．0625MPa；當壓力表指示壓力為0.8MPa時，實際氣壓在0.7375～0.8625MPa之間。
由此可見，壓力表實際誤差的大小，不但與精度有關，而且還與壓力表的量程大小有關。量程相同時，精度越高（即數字越小），壓力表的允許誤差越小。精度相同時，量程越大，壓力表的誤差越大。
四、那么針對目前現有的1.5等級壓力表如何定義？
按現在的壓力表國家標準規定，精度等級為1.6，對使用中的1.5級壓力表允許誤差按1.6級計算，準確度等級可不更改。
常見壓力表精度等級

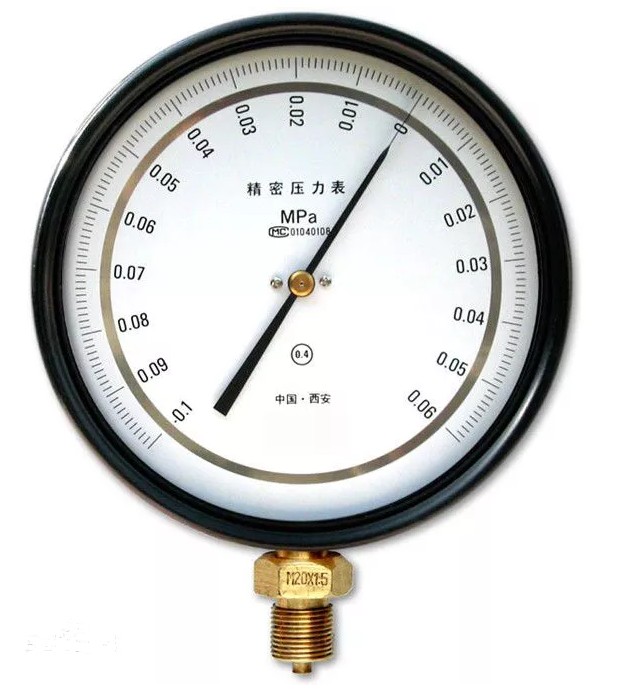

精密壓力表精度有0.1級、0.25級、0.4級；
普通壓力表精度1.0級、1.6級（原1.5級）、2.5級、4.0級（基本沒有了）；
60以上表面的壓力表基本是1.0級、1.6級；
60及以下表面的壓力表基本是2.5級；
膜盒及膜片壓力表一般也是2.5級；
五、壓力表精度和分度的區別
壓力表的小分度可以通俗的認為是它的分辨率，但不一定就是表的精度。因為壓力表是檢測儀表，所以顯示給我們的是測量值，測量值和真實值之間是存在一定的誤差的，這個誤差的范圍其實就是精度，所以精度的數值越小就說明檢測儀表顯示值與真實值越接近，也就可信度越高。
六、壓力表精度等級檢驗
壓力表精度等級是壓力表精確度等級或準確度等級的簡稱，(GB/T1226-2001《一般壓力表》國家標準稱之為儀表的精確度等級，JJG52-1999《彈簧管式一般壓力表、壓力真空表和真空表》稱之為儀表的準確度等級。
在參比工作條件下,壓力表精度等級檢驗應包括以下四個項目：
1、示值誤差
在測量范圍內,示值誤差應不大于表二所規定的允許誤差。
2、回程誤差
在測量范圍內,回程誤差應不大于表二所規定的允許誤差的絕對值。
3、輕敲位移
輕敲表殼后,指針示值變動量應不大于表二所規定的允許誤差絕對值的1/2。
4、指針偏轉平穩性
在測量范圍內,指針偏轉應平穩,無跳動和卡住現象。
七、壓力表選型
壓力表是常見的計量器具，廣泛應用于各個生產領域。壓力表的選用應根據使用要求，在滿足工藝技術要求的前提下，應本著節約實用的原則全面地綜合考慮，做到合理地選擇精度等級、量程、種類和型號。
1、壓力表量程的選擇
（1）測量穩定壓力時，工作壓力不應超過量程的2/3。
（2）測量脈動壓力時，工作壓力不應超過量程的1/2
（3）測量高壓時，工作壓力不應超過量程的3/5
（4）為保證測量準確度，工作壓力應不低于量程的1/3。
按以上原則，根據被測壓力算出一個數值后，從壓力表量程系列中選取稍大于該值的數值即為所選量程。
2、壓力表精度等級的確定
精密型壓力表的精度等級分別為0.1、0.16、0.25、0.4級；一般型壓力表的精度等級分別為1.0、1.6、2.5、4.0級。選擇壓力表精度等級的方法：應根據生產工藝、經濟實用、檢測方法等提出的要求，按被測壓力小值所要求的允許誤差來確定精度等級。
3、壓力表種類的選擇
測量不同介質和使用環境要選用不同種類壓力表
（1）一般介質，如空氣、水、蒸汽、油等，可用普通壓力表。
（2）對于特殊介質需用專用壓力表，如氨類用氨用壓力表；氧氣類用氧用壓力表；氫氣類用壓力表；乙炔類用乙炔壓力表等等。
（3）對于一般性腐蝕介質，及有腐蝕性氣體環境，可選用不銹鋼型壓力表。
（4）對于測量粘度大，易結晶、腐蝕性大、溫度較高的液體、氣體或有固體浮游物的介質壓力測量，選用隔膜式壓力表。
（5）對于脈沖性介質及機械振動場合的壓力測量。選用耐震型壓力表。
（6）有遠傳要求時可選用遠傳型壓力表，遠傳信號有電流型和電阻型及電壓型。
（7）有控制保護要求時可選用電接點壓力表。
（8）有防爆要求時必須選用防爆型，如防爆電接點壓力表。
壓力表的精度等級是以它的允許誤差占表盤刻度值的百分數來劃分的，其精度等級數越大允許誤差占表盤刻度極限值越大。壓力表的量程越大，同樣精度等級的壓力表，它測得壓力值的絕對值允許誤差越大。
工業中的使用：經常使用的壓力表的精度為 2.5 、1.6 級，如果是1.0和0.5級的屬于高精度壓力表，現在有的數字壓力表已經達到0.25級。壓力表的精度等級是以它的允許誤差占表盤刻度值的百分數來劃分的，其精度等級數越大允許誤差占表盤刻度極限值越大。壓力表的量程越大，同樣精度等級的壓力表，它測得壓力值的絕對值允許誤差越大。
