電動機額定電流的速算

作者：泵來源：電動機發布時間：2023-10-25

一、電動機額定電流的速算
(1) 速算口訣：
　　電動機額定電流(A)：“電動機功率加倍”，即“一個千瓦兩安培”。通常指常用的380V、功率因數在0.8左右的三相異步電動機，“將千瓦數加一倍”即電動機的額定電流。
(2) 經驗公式：
　　電動機額定電流(A)=電動機容量(kW)數×2
　　上述的速算口訣和經驗公式的使用結果都是一致的，所算出的額定電流與電動機銘牌上的實際電流數值非常接近，符合實用要求，例如一臺Y132S1-2，10kW電動機，用速算口訣或經驗公式算得其額定電流：10×2=20A。

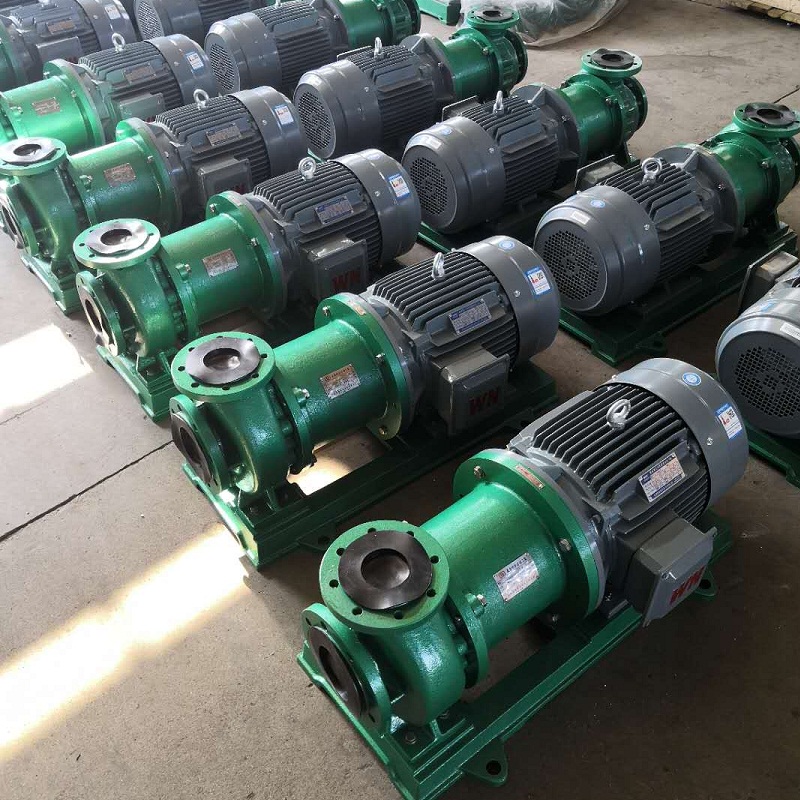

泵電機

二、電動機配用斷路器的選擇
低壓斷路器一般分為塑料外殼式(又稱裝置式)和框架式(又稱萬能式)兩大類。380V245kW及以下的電動機多選用塑殼斷路器。斷路器按用途可分為保護配電線路用、保護電動機用、保護照明線路用和漏電保護用等。
1、　電動機保護用斷路器選用原則
(1) 長延時電流整定值等于電動機額定電流。
(2) 瞬時整定電流：對于保護籠型電動機的斷路器，瞬時整定電流等于(8～15)倍電動機額定電流，取決于被保護籠型電動機的型號、容量和起動條件。對于保護繞線轉子電動機的斷路器，瞬時整定電流等于(3～6)倍電動機額定電流，取決于被保護繞線轉子電動機的型號、容量及起動條件。
(3) 6倍長延時電流整定值的可返回時間大于或等于電動機的起動時間。按起動負載的輕重，可選用返回時間1s、3s、5s、8s、15s中的某一檔。
2.　斷路器脫扣器整定電流的速算口訣
“電動機瞬動，千瓦20倍”
“熱脫扣器，按額定值”
上述口訣是指控制保護一臺380V三相籠型電動機的斷路器，其電磁脫扣瞬時動作整定電流，可按“千瓦”數的20倍”選用。對于熱脫扣器，則按電動機的額定電流選擇。
三、電動機配用接觸器的選擇
(1) 按使用類別選用：
生產實際中，極大多數籠型電動機使用上，基本屬于按AC-3使用類別選用。
(2) 確定容量等級：
接觸器的容量即主觸頭在額定電壓等技術條件下，其額定電流的確定，應注意如下幾點：
1)工作制及工作頻率的影響：
選用接觸器時，應注意其控制對象是長期工作制，還是重復短時工作制。在操作頻率高時，還必須考慮增加接觸器額定電流的容量。應盡可能選用銀、銀合金或鑲銀觸頭的接觸器，如采用KSDZ－U系列產品。
2)環境條件的影響
生產流程的環境比較惡劣的，粉塵污染嚴重，通風條件差，工作場所溫度較高。要對接觸器的選擇宜采取降容使用的技術措施。
四、電動機配用熔斷器的選擇
選擇熔斷器類別及容量時，要根據負載的保護特性、短路電流的大小和使用場合的工作條件。
大多數中小型電動機采用輕載全壓或減壓起動，起動電流一般為額定電流的5～7倍；電源容量較大，低壓配電主變壓器1000～400kVA(包括并列運行容量)，系統阻抗小，當發生短路故障時，短路電流較大；工作場合如窯、粉磨場合，通風條件差，致使工作環境溫度較高。因此，選用熔斷器的分斷能力和熔體的額定電流，較之一般工業使用要適當加大一點。
1、　熔體額定電流的經驗公式
熔體額定電流(A)=電動機額定電流(A)×3
2、熔體額定電流的速算口訣
“熔體保護，千瓦乘6”
該速算口訣，指的是一臺380V籠型電動機，輕載全壓起動或減壓起動，操作頻率較低，適合于90kW及以下的籠型電動機。
若實際使用的電動機起動頻繁，或者起動時間長，則上述的經驗公式或速算口訣所算的結果可適當加大一點，但又不宜過大。總之要達到在電動機起動時，熔體不被熔斷；在發生短路故障時，熔體必須可靠熔斷，切斷電源，達到短路保護之目的。
五、電動機配線
電動機配線口訣
1.5加二，2.5加三
4加四，6后加六
25后加五，50后遞增減五
百二導線，配百數
該口訣是按三相380V交流電動機容量直接選配導線的。
“1.5加二”表示1.5mm2的銅芯塑料線，能配3.5kW的及以下的電動機。由于4kW電動機接近3.5kW的選取用范圍，而且該口訣又有一定的余量，所以在速查表中4kW以下的電動機所選導線皆取1.5mm2。“2.5加三”、“4后加四”，表示2.5mm2及4mm2的銅芯塑料線分別能配5.5kW、8kW電動機。
“6后加六”，是說從6mm2的開始，能配“加大六”kW的電動機。即6mm2的可配12kW，選相近規格即配11kW電動機。10mm2可配16kW，選相近規格即配15kW電動機。16mm2可配22kW電動機。這中間還有18.5kW電動機，亦選16mm2的銅芯塑料線。
“25后加五”，是說從25mm2開始，加數由六改為五了。即25mm2可配30kW的電動機。35mm2可配40kW，選相近規格即配37kW電動機。
“50后遞增減五”，是說從50mm2開始，由加大變成減少了，而且是逐級遞增減五的。即50mm2可配制45kW電動機(50-5)。70mm2可配60kW(70-10)，選相近規格即配備55kW電動機。95mm2可配80kW(95-15)，選相近規格即配75kW電動機。
“百二導線，配百數”，是說120mm2的銅芯塑料線可配100kW電動機，選相規格即90kW電動機。
