呼吸閥的計算及選用，沉甸甸的知識!

作者：來源：發布時間：2016-07-25

呼吸閥是一種用于石油、化工、天然氣等行業的低壓保護設備，它可用來保持儲罐壓力始終處于正常狀態，降低儲罐內揮發性液體的蒸發損失，并保持儲罐免受超壓或超真空的破壞，對安全和環保均起到一定的促進作用。

根據（GB50160-2008）石油化工企業設計防火規范的規定，甲_B、乙類液體的固定頂罐，應設置阻火器和呼吸閥。

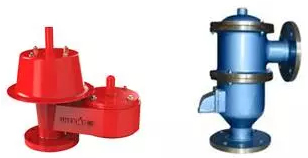

1 呼吸閥的作用原理

呼吸閥由壓力閥和真空閥組成，安裝于常壓或低壓儲罐上，能隨罐內正負壓變化而自動啟閉，使罐內外氣壓差保持在允許值范圍內。呼吸閥能夠維護儲罐氣壓平衡，充分利用儲罐本身的承壓能力來減少介質排放，利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持罐的密閉性；當向罐內補充介質，使罐內上部氣體空間的壓力升高，達到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不再繼續增高；當向罐外抽出介質，使罐內上部氣體空間的壓力下降，達到呼吸閥的操作負壓時，罐外的大氣將呼吸閥的負壓閥盤頂開，外界氣體進入罐內，使罐內的壓力不再繼續下降，罐內與罐外的氣壓平衡，從而保護了儲罐。簡言之，呼吸閥能夠在泵注入、抽出介質或熱交換的條件下提供壓力或真空泄放，從而防止儲罐破裂或被抽癟。

2 產生超壓和真空的原因

只有正確的確定呼吸閥的呼吸量，才能選擇合適的呼吸閥。呼吸閥的設計計算通常依據API2000常壓儲罐和低壓儲罐的泄放。確定呼吸量應首先對儲罐可能引起超壓和真空的工況逐一進行分析，可分為正常操作，非正常工況和事故工況.

3 呼吸量的確定

呼吸閥適用于操作壓力從真空～0.1MPa(G)的地上液體石油儲罐或石油產品儲罐以及地上、地下低溫儲罐。該類儲罐進出物料以及熱效應所引起的呼吸氣量見表2和表3，遭遇火災時，儲罐的緊急排放量按表4的規定或由計算公式得出。

對于設計壓力＞7KPa（G）或≤103.4KPa（G）的儲罐和容器，當揮發性液體液面面積大于260m²且遭遇火災時，總的排氣量可按下式計算。

4 呼吸閥的選用

根據SH/T3007-2014石油化工儲運系統罐區設計規范，及SY/T0511.1-2010石油儲罐附件第1部分：呼吸閥中的規定，呼吸閥規格尺寸的選用原則如下。

（1）參照規范，按照呼吸閥的通氣量來選擇呼吸閥的規格尺寸及數量。

（2）呼吸閥的起跳壓力應低于該呼吸閥所在儲罐的設計壓力，從而保護儲罐不受損壞，但應高于該儲罐的操作壓力，以確保儲罐的正常操作。

（3）對照呼吸閥制造廠家提供的各種規格的呼吸閥在各種壓力等級下呼出或吸入的性能曲線，選用呼吸閥規格尺寸。

5 結論

呼吸閥是常壓、低壓儲罐中必不可少的安全附件。通過計算呼吸閥的呼吸量，進而確定呼吸閥的規格和數量。
