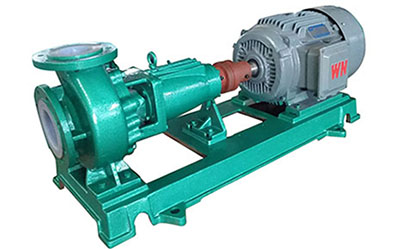

IHF型單級單吸式氟塑料合金化工離心泵的泵體采用金屬外殼內襯聚全氟乙丙烯（F46）,泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式波紋管機封密封，靜環選用99.9%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，其耐腐蝕性、耐磨性、密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。IHF性離心泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能可靠、撤卸檢修方便、使用壽命長等優點。

1. 型號舉例:IHF65-50-160

IH---國際標準化工用泵系列代號

F----泵的過流部件為氟塑料制造

65--泵的吸入口直徑為65mm

50--泵的排出口直徑為50mm

160-葉輪的名義直徑為160mm

2. IHF型氟塑料離心泵的結構及組成材料

泵體---氟塑料合金

葉輪---氟塑料合金

密封圈---氟橡膠

泵蓋---襯F46

機封壓蓋---1Cr18Ni9Ti

機械密封---碳化硅、硬質合金

軸承箱---HT200

泵軸---45鋼
