各類鋼制閥門連接面形式介紹

作者：離心泵來源：離心泵發布時間：2019-09-16

法蘭是泵類，管道與閥門連接的重要部分，法蘭的類型有很多，連接面也有很多形式，法蘭密封連接面基本有:全平面FF，突面RF，凹面FM，凸面M，榫面T，槽面G，環連接面RTJ(RJ)等五種類型，根據工況、介質、壓力、規格、溫度等情況的不同所以選用的類型也不盡相同。下面我們來一起認識這些法蘭密封面的類型！

一、M-凸面、FM-凹面
Male Face與Female Face這兩種密封面類型是一對，一雌一雄，必須配套使用，按裝時便于對中，還能防止墊片被擠出。適用于壓力較高的場合。凹凸面密封面適用的密封墊片有：各種非金屬平墊、包覆墊；金屬包墊；基本型或帶內環型纏繞摯片等。
二、RF-突面
Raised Face類型密封面應用在幾種類型當中廣泛，常用的一種，國際標準與歐洲體系和國內的標準均為固定高度，但美標法蘭中應注意高壓力的高度會增高密封面的高度，墊片的使用也有多種類型。適用于突面密封面法蘭的墊片有各種非金屬平墊片、包覆墊片；金屬包墊；纏繞式墊片（含帶外環或帶內外環）等。
法蘭連接

三、RTJ(RJ)-環連接面
Ring Joint Face環連接面密封的法蘭，也屬于窄面法蘭，并在法蘭的突面上開出一環狀梯形槽作為法蘭密封面，和榫槽面法蘭一樣，這種法蘭在安裝和拆卸時必須在軸向將法蘭分開，因此，在管線設計時要考慮到將法蘭在軸向分開的可能。這種密封面專用來與金屬材料加工成形狀為八角形或橢圓形的實體金屬墊片配合，實現密封連接。由于金屬環墊可以依據各種金屬的固有特性，因而這種密封面的密封性能好，對安裝要求也不太嚴格，適合于高溫、高壓工況，但密封面的加工精度較高。

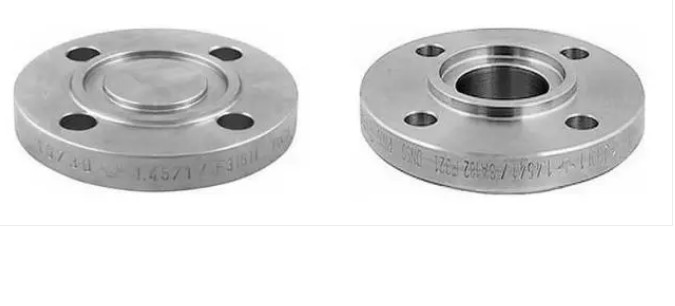

四、T-榫面、G-槽面
Tongue Face和Groove Face同凹凸面差不多，也是一公一母的配對密封面類型，同樣是配對使用。其墊片位于環狀凹槽內，受兩側金屬壁的限制·可免于墊片受壓變形而被擠入管道中。由于墊片不與管內流體介質直接接觸，較少遭受流體介質的浸蝕或腐蝕，故可用于高壓、易燃易爆、有毒介質等對密封要求較嚴的場合。這種密封面墊片安裝對中性好，但密封面加工比較困難，更換墊片時易損傷密封面，而且安裝和拆卸時必須在軸向將法蘭分開，因此在管線設計時要考慮到有將法蘭在軸向分開的可能。榫槽面密封面適用的墊片有：各種金屬及非金屬平墊、金屬包墊及基本型纏繞墊片等。
五、FF-全平面
Flat Face Full Face類型密封面表面為全平，適用于壓力不高、介質無毒的場合。
