循環泵安裝高度如何計算

作者：循環泵來源：泵發布時間：2021-05-04

循環離心泵是輸水中常用的泵之一，泵房內的地坪標高取決于水泵的安裝高度，正確地計算水泵的允許安裝高度，使泵站既能安全供水，又能節省土建造價，具有很重要的意義。
為了避免汽蝕現象的發生，離心泵的安裝高度需要進行非常仔細的校核計算。水泵進水側裝置形式：

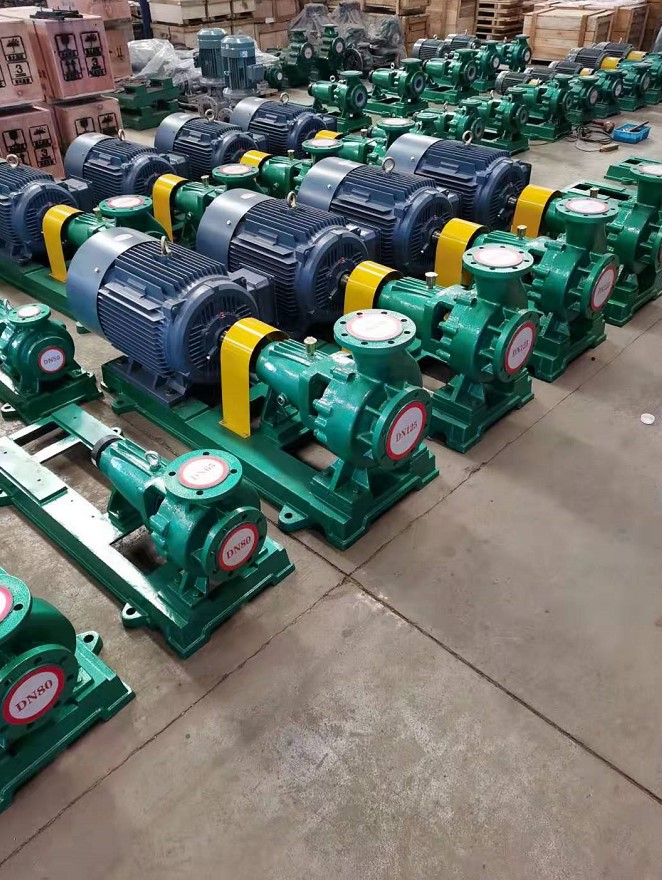

循環泵

泵的允許幾何安裝高度與多方面條件有關，公式如下：
式中：
[Hg]—泵的允許幾何安裝高度，m；（計算結果供設計時利用，實際安裝高度需低于允許安裝高度）
pe—吸水水面壓力，Pa；（為吸水水面的大氣壓，海拔越高大氣壓越低）
pv—飽和蒸汽壓力，Pa；（與水溫有關，水溫越高，飽和蒸汽壓力越高）
ρ—流體的密度，kg/m3；
g—重力加速度，9.81m/s2；
[NPSHr]—水泵的允許汽蝕余量，m；（與水泵性能有關，由水泵廠家提供）
hw—吸入管路中的水頭損失，m。（與吸水管路設計有關，由設計人員確定）
由上式可知:
海拔越高、水溫越高、允許汽蝕余量越大、進水管路水頭損失越大，允許幾何安裝高度越小。
不同海拔時的大氣及對應的水頭高度：
例：某品牌VISO125X100-315-55/2水泵汽蝕余量為[NPSHr]=3.29m，欲在海拔500m高度的地方工作，該地區夏季最高水溫為40℃，若吸水管的水頭損失為1m，則該泵在當地的運行幾何安裝高度[Hg]計算如下：
設:吸水水面壓力為當地大氣壓，由表查得海拔500m處大氣壓頭9.7m；
水溫40℃時，水的飽和蒸汽壓頭為0.752m；
計算得：
[Hg]=9.7-0.752-3.29-1=4.658m
