兩機柜之間的理線

作者：泵來源：泵機發布時間：2022-01-21

在信息機房內，時常會出現兩個機柜之間敷設有一束雙絞線的要求，這時如果在兩個配線架上使用相同的配線架進線及出現規則，就可能會出現線束扭轉的現象。要解決這個問題，兩個機柜應分別選用不同的理線表。
1、右側機柜配線架與左側機柜配線架反方向，且均為右側進線（右進上出）

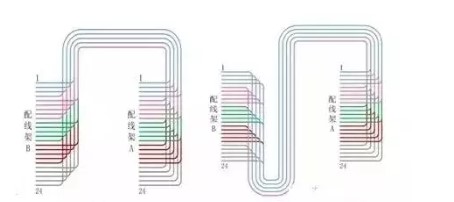

根據圖示，在A配線架上雙絞線的排列為1號線最先出現，其他線按順序出線，排列整齊；在B配線架上仍然是1號線先出線，但因它排列在B配線架線束中4號線的位置，所以每層線在出線時會有交叉，由于五層線的交叉位置完全一致，所以在B配線架上不會影響美觀。
2、右側機柜配線架與左側機柜配線架反方向，右側機柜為左側進線（左進上出）
根據圖示，在A配線架上雙絞線的排列為1號線先出現，其他線按順序出線，排列整齊；在B配線架上為24號線先出線，改為了下出線方式，由于上層的線全部覆蓋在所有的線上，保持了一層完全平整的斜線，所以在B配線架上依舊美觀。

3.、右側機柜配線架與左側機柜配線架同方向，且均為右側進線（右進上出）
根據圖示，在A配線架上雙絞線的排列為1號線先出現，其他線按順序出線，排列整齊；在B配線架上仍然是1號線先出線，但因它排列在B配線架線束中4號線的位置，所以每層線在出線時會有交叉，由于五層線的交叉位置完全一致，所以在B配線架上不會影響美觀。
4、右側機柜配線架與左側機柜配線架同方向，右側機柜為左側進線（左進上出）
根據圖示，在A配線架上雙絞線的排列為1號線先出現，其他線按順序出線，排列整齊；在B配線架上為24號線先出線，改為了下出線方式，由于上層的線全部覆蓋在所有的線上，保持了一層完全平整的斜線，所以在B配線架上依舊美觀。
由上述這四種機柜配線架擺放方法和進線方向的理線方式組合，利用類推出其他組合的理線方式。采用這樣的方法，可以確保整束雙絞線不會在敷設過程中翻轉，僅需要改變第2個配線架的出線方式就可以解決問題。
