泵前的地溝和管架問題

作者：泵閥來源：離心泵發布時間：2025-11-01

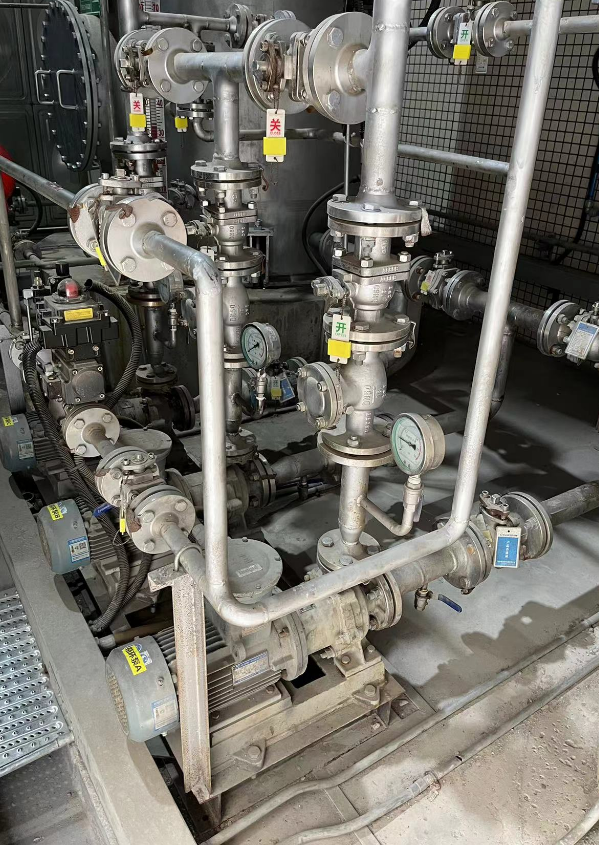

不知道大家有沒有遇到過這個問題，地面布置一排泵，泵前進口管道設排液，排液下邊做地溝用于收集，項目收尾時在泵前進口管道又做上了可調支架，然后就入庫發圖。然而，現場施工的時候卻發現，泵前的可調支架全都做在了地溝上，甚至有的出口管道的支架也做在了地溝上，現場施工單位的施工無法下手怎么辦。

出現這種問題的原因一般有兩點：
1.模型中沒有把地溝畫出來，后到了做管架的階段，通常會上很多人來突擊，做這部分管架的人很可能不是這個裝置的設計人，也就沒注意這個事情。
2.設計人經驗太少，壓根就不知道地溝上不能做管架。
以上兩個原因，如果有校審看的話是很明顯能看出來的，但是由于項目進度通常比較緊，到后做完管架很多校審只關注應力管道的管架，其他的沒有重視，導致把這類問題帶到了現場。
那這個問題怎么處理呢？以我當設計代表所待的現場為例，泵進口的的支架直接改到了泵前過濾器上，出口管道支架在地溝上方搭了一根型鋼，將管架做在了該型鋼上。
對于出口管道這種解決辦法相對簡單粗暴，看起來有些難看。還有一些其他辦法，比如量比較少或者進度相對寬松的話，設計可以采用變更的形式修改管架位置，當然沒地方可修改的除外。而對于泵進口的管道，如果對應力沒有影響，則通常可以把管架改到進口折流式的T型過濾器上。
