化工自吸防腐泵電機安裝變頻器漏電是什么原因

作者：wjbf 來源：wj 發布時間：2019-05-24

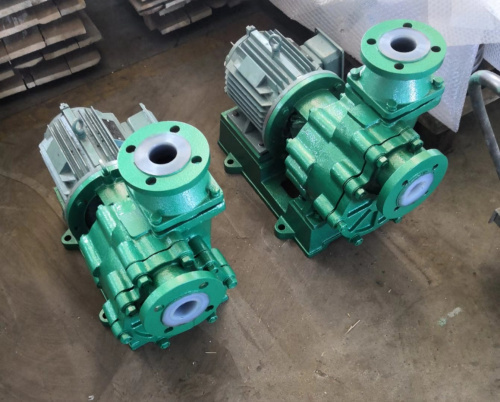

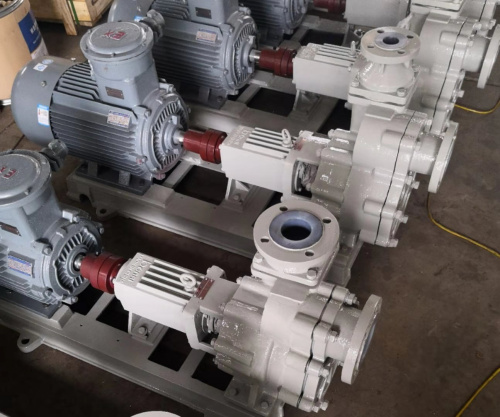

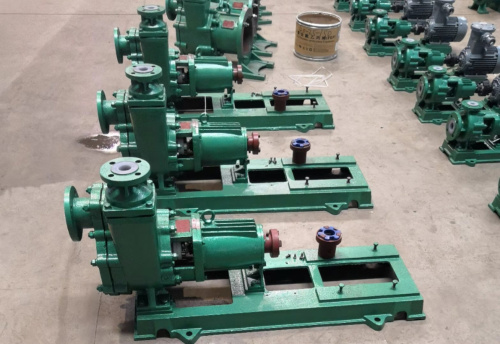

化工自吸防腐泵是具有防腐，自吸一體的化工自吸泵，皖金化工自吸防腐泵有不銹鋼自吸離心泵，不銹鋼自吸磁力泵和氟塑料合金自吸離心泵，氟塑料自吸磁力泵等，參數，型號齊全，可根據用戶要求制造各型號性能的防腐泵，化工自吸防腐泵一般采用電機形式，用戶在選擇安裝時，配置變頻器控制防腐泵電機，安裝使用中變頻器出現漏電是怎么回事，需要如何解決呢？

一、影響漏電電流大小之因素有：
1、電纜線的漏電電流漏電斷路開關、濾波器的電纜線長之漏電電流。變頻器、馬達的電纜線長之漏電電流。
2、濾波器的漏電電流 (包含變頻器在內)。
3、馬達的漏電電流。
化工自吸防腐泵

二、變頻器輸出是以PWM(脈寬調制，類似高速開關)方式控制，因此會發生高頻率的漏電電流。
變頻器、前級供電變壓器、電動機三個傳動設備的PE點一定要連在一起后，再統一去接地。
變頻器是高頻方波電壓輸出，由于在電機內部線圈與電機外殼之間有等效電容存在，從而產生泄漏電流。如果不接地或接地不良，就會有漏電現象。
三、根據變頻器控制電機運行的功能框圖，三相電源經過變頻器整流橋整流之后，經電容濾波送到逆變橋（IGBT），再經過逆變橋輸出頻率、電壓可調的三相交流電去控制電機的運行。工頻運行電機時，工頻的開關頻率約為50HZ，很低，所以一般情況下幾乎不會有漏電的感覺（除非電機絕緣很差）。而變頻器控制時，由于其開關頻率都比工頻頻率高得多，所以變頻器在控制電動機轉動時，電機外殼就會有漏電的感覺。
化工自吸防腐泵

電動機的三相定子繞組流過電流之后產生了旋轉磁場，而根據電磁感應的原理，電動機的外殼就會產生感應電動勢。此感應電動勢的大小，就取決于變頻器IGBT的開關頻率的大小和C×DV/DT（與IGBT的開關的速度有關）。如果這個感應電動勢較大，那么人觸摸到就會感覺被電擊一樣。理論上IGBT的開關頻率越高，電機外殼的感應電動勢的有效值（即感應電壓）就越高，而變頻器對電機的控制精度和動態響應也就越高，人體觸摸之后被電的感覺就越大；反之，IGBT的開關頻率越低，電機外殼的感應動勢的有效值（感應電壓）就越低，而從體觸摸到之后被電的感覺就越小。
三相互差120度的交流電在電動機的三相定子線圈繞組里流過，產生旋轉磁場，使電動機的轉子在定子繞組旋轉磁場的作用下自動旋轉起來。由于異步電動機運轉，電機外殼都會有感應電壓（即所謂的漏電），所以，電機制造廠才會在電動機出廠的時候，在其接線盒里面安上接地端子，方便用戶在應用時連接大地以消除其感應電動勢（即消除感應漏電電壓），以解決人體接觸電動機時被電的感覺。
