離心泵軸設備松動故障原因表現在哪？

作者：離心泵來源：離心泵發布時間：2019-11-16

離心泵一般由泵殼，葉輪，軸承，支架，軸承箱，泵軸，電機，聯軸器等部件組成，對于運轉中，軸松動會出現哪些故障原因，引起軸松動的表現在哪些方面？

一、結構松動
1、機器與地基之間的松動會使最小剛性方向上的1X振動升高。這通常是在水平方向上，同時還取決于機器的安裝和布局方式。
2、特征：水平方向上1X波峰。
機器和它的基礎之間出現松動，在剛性比較弱的地方就會出現1X振動，這通常發生在水平方向上，但有時也要根據實際情況確定。如果松動嚴重，往往會產生低階1X諧波，很難分辨是不平衡、基礎松動或者是柔性化，特別是在垂直安裝的機器上。
如果水平方向1X振動比垂直方向上的1X振動振幅大得多，很可能就是松動所致。如果水平方向1X振動比垂直方向上的IX振動振幅小或相等，那么出現不平衡的可能性就比較大。基礎松動或基礎柔性化是緊固連接件的螺栓松動、腐蝕或裂紋所致。需要注意的是，如果機器安裝基礎的彈性比較強，其徑向比軸向的振動要強得多。在這種情況下，相位可以作為輔助識別手段。

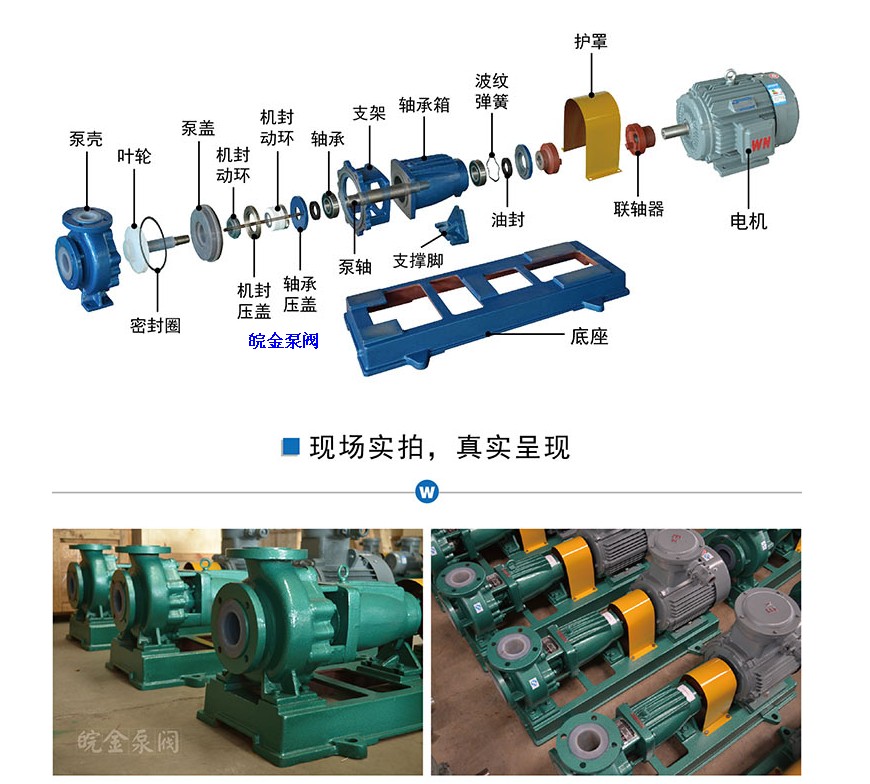

離心泵結構

二、軸承座松動
1、軸承座松動一般是指軸承座與地基連接的螺栓出現松動。
2、特征：徑向1X、2X和3X波峰。
頻譜上顯示1X、2X和3X處有振動分量，但通常沒有其他諧波，在嚴重的情況下還會有0.5X的波峰。如果軸承和基礎間有180°的相位差，則軸承座有可能松動。因此，相位差可以用來輔助識別這類故障。
三、旋轉松動
1、軸承磨損可能會導致出現旋轉松動。你首先會檢測到軸承磨損現象，然后才出現軸承松動。
2、特征：徑向1X諧波(嚴重時出現0.5X諧波)。
軸頸(軸套)和滾動軸承(軸承松動)間如果出現過量余隙，則會產生1X諧波，有時甚至能擴展到10X。過大的滑動軸承游隙可能會產生后面所示的0.5X諧波，有時甚至會產生 1/3階的諧波。他們通常被稱為半階分量或次諧波。產生的主要原因是磨擦或嚴重的沖擊作用。
