電磁換向閥工作原理及故障分析

作者：電磁閥來源：電磁閥發布時間：2020-04-13

閥門行業中，電磁閥的使用逐漸廣泛，對于各類閥門的原理及故障問題是常遇見的，也是必須要解決的。電磁換向閥在正常使用過程中有損耗，損耗達到一定程度會產生故障無法工作。下面分享電磁換向閥易出故障的部位及解決方案。
1、電磁鐵損壞(燒毀)
電磁鐵燒毀也是電磁換向閥的常見故障之一。主要原因之一是質量問題，例如鐵芯的加工不良，導線的材質線徑標準過低而容易過熱等。
質量原因導致的故障，通常在電磁換向閥通電工作數小時內即可明顯察覺。對于工作一段時間后的線圈故障，多數因使用環境原因導致。

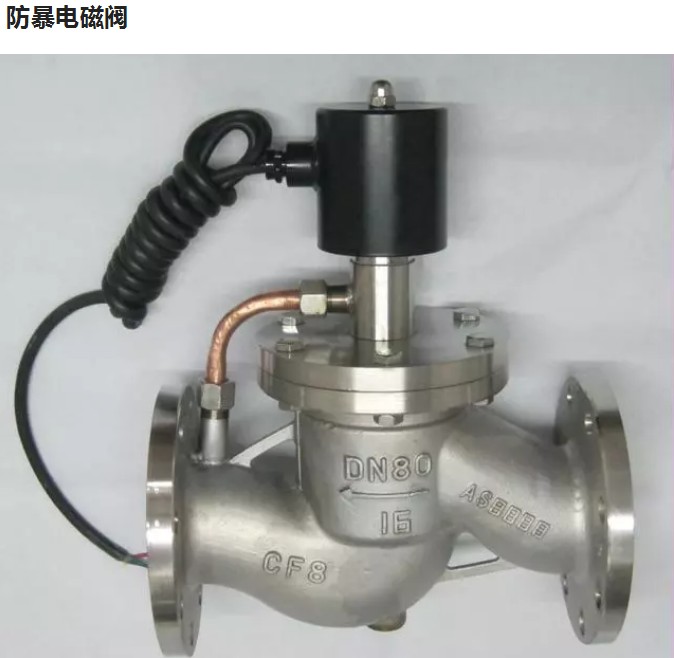

電磁閥

2、電磁管推桿磨損變短
電磁管中的推桿作用是當銜鐵運動時，推動閥芯使其運動。推桿與閥芯并非合為一體。因此在不斷接觸中，勢必產生磨損。在長期高頻率換向后，有可能磨損而明顯變短。此時導致閥芯換向不到位，影響電磁換向閥的正常工作，只需更換推桿即可解決故障。注意新推桿規格尺寸應與原配件一致。
3、閥芯外徑的磨損
這與閥體內孔的磨損情況一樣。特別對于油液中含有過多，過大雜質情況下，會加劇電磁換向閥閥芯的磨損。此類磨損雖然無法完全避免，但要延長電磁換向閥的使用壽命，以及維持良好的工作狀態，應該定期對液壓油清潔度做檢查，并及時處理液壓油污染過度的情況。三翼電磁換向閥閥芯獨特材質，硬度高達HRC60以上，相比普通電磁換向閥閥芯具有更好的耐磨性，因此壽命也大大加強。
4、閥體內孔磨損
閥芯與閥體內孔之間頻繁的往返運動，雖然電磁換向閥的閥芯設計有油槽，可以大限度使接觸面充滿油液，降低摩擦，但根據電磁換向閥的工作性質，對電磁換向閥閥體內孔的磨損仍不可完全避免。
電磁閥閥體采用球墨鑄鐵材質，區別于普通電磁換向閥，三翼采用獨特的原料配比加強閥體硬度，在一定程度上延緩了閥體內孔的磨損與變形。閥體內孔的磨損可根據需要進行修復或更換。更換時需要注意新閥體是否能夠與原電磁換向閥相關組件，例如電磁管，密封圈等匹配。
電磁流量計

5、不常見問題導致
以上是電磁換向閥常會出現的5大問題，也有可能是其他一些不常見的問題，比如有電壓，電流不穩定，有較大沖擊波動，而導致燒毀。
以及根據電磁鐵工作原理，當電磁換向閥閥芯卡死，而導致電磁鐵通電后銜鐵無法移動到位，此時線圈溫度將急劇升高，并極易導致短時間內燒毀，此類故障占電磁閥線圈故障中的多數。因此在實際維修中，發生線圈燒毀應當首先檢查電磁閥的工作是否順暢，在排除閥芯卡阻等故障后，更換新線圈，否則線圈更換后仍有可能燒毀。
電磁換向閥02通徑的線圈內徑為20mm，不同廠家的線圈此數值可能有所不同，更換的線圈內徑及長度必須與原產品一致，否則無法使用。
6、復位彈簧疲勞或折斷
此類故障與彈簧的材質選用有一定關系。電磁換向閥使用進口琴鋼線彈簧，表面染黑處理，擁有良好的彈力，耐疲勞特性。表面處理工藝的加強能有效阻止彈簧被腐蝕，使用壽命長。遇到此類故障必須兩邊彈簧同時更換，并注意長度與電磁換向閥設計值相匹配。
